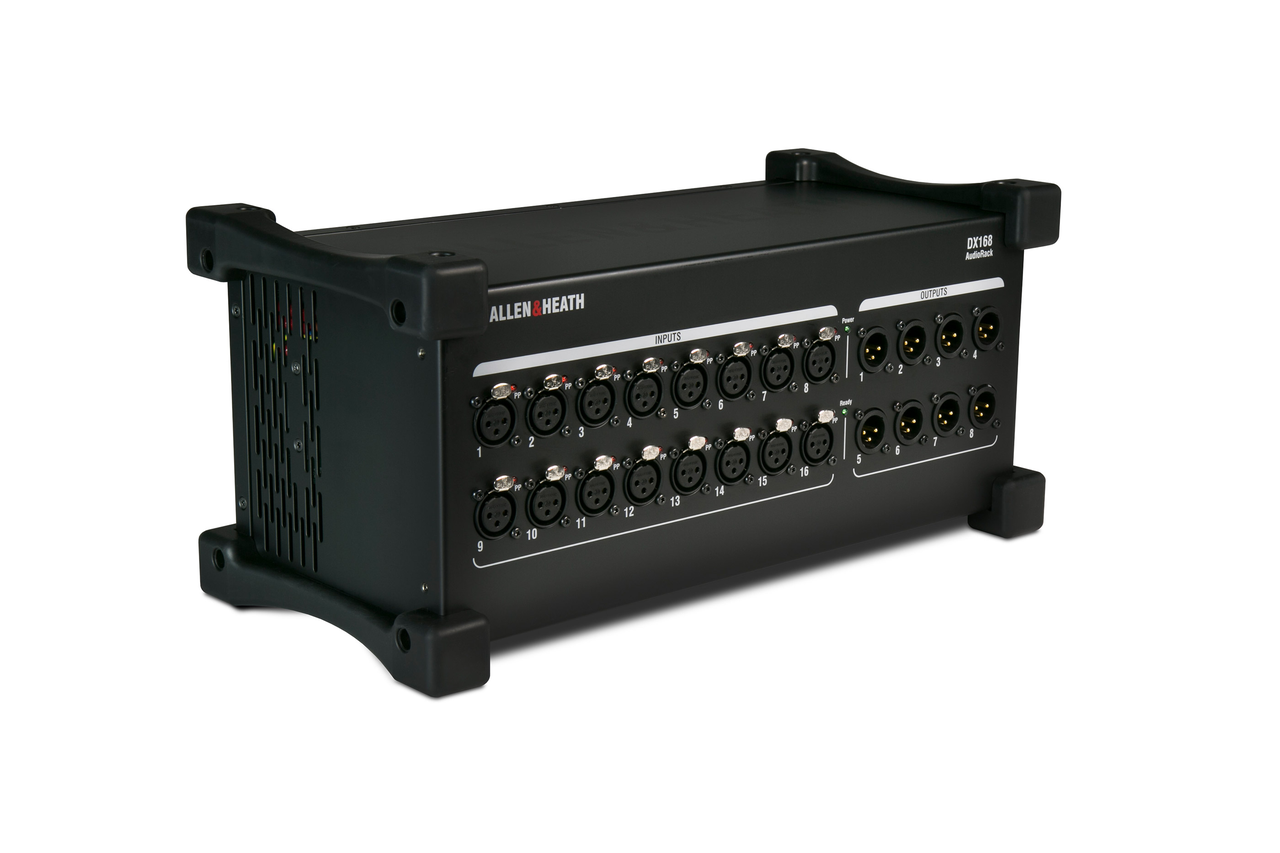

Стейдж-бокс Allen & Heath DX168

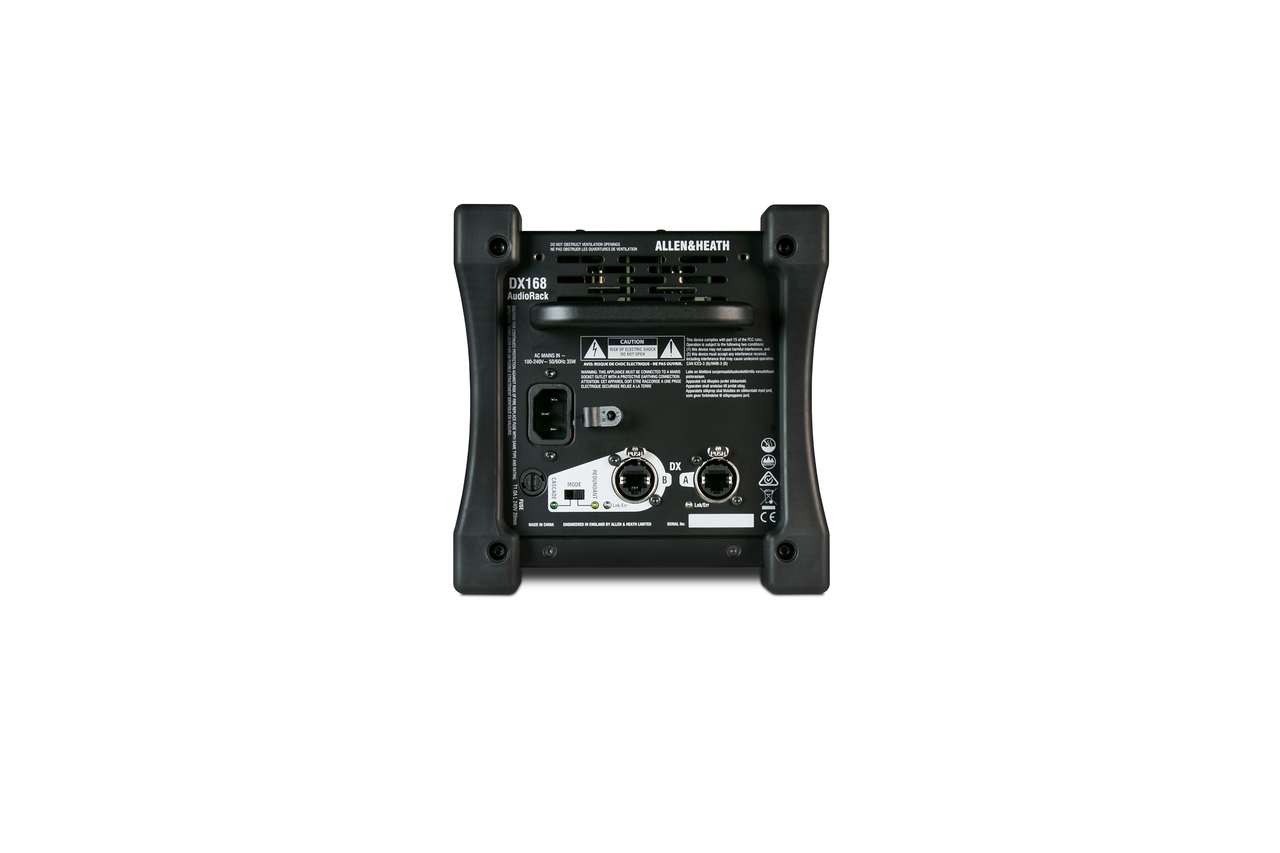

DX168 — это прочный портативный расширитель с частотой 96 кГц для добавления удаленного ввода/вывода к системам dLive, Avantis или SQ или к матричному аудиопроцессору AHM-64. Каждый DX168 оснащен 16 микрофонными предусилителями с независимыми светодиодными индикаторами фантомного питания, а также 8 линейными выходами XLR. DX168 подключается одним кабелем Cat5e к dLive Surface, MixRack, микшеру SQ, микшеру Avantis или восходящему DX168 через защищенный порт EtherCon. Второй запираемый порт EtherCon предназначен для резервного подключения к совместимому оборудованию или для последовательного подключения к нижестоящему DX168 для дополнительного удаленного ввода-вывода. Прочная конструкция Expander с износостойкими резиновыми бамперами позволяет размещать его прямо на полу сцены во время выступлений.
При весе всего 4,8 кг и прочной ручке для переноски DX168 предлагает удобство и мобильность, необходимые при аренде, образовании, молитвенных домах и многих других средах. Доступен дополнительный комплект для монтажа в стойку 4U, который позволяет устанавливать его в стандартные 19-дюймовые стойки. С dLive К системе dLive можно напрямую подключить до 6 устройств DX168 — 4 через MixRack и 2 через Surface, что позволяет использовать до 96 удаленных входов и 48 удаленных выходов в дополнение к тем, которые обеспечиваются MixRack и Surface. Через карту dLive DX Link или DX Hub можно подключить больше устройств.
С Авантисом Два устройства могут быть последовательно соединены и подключены непосредственно к порту Avantis SLink. К системе Avantis можно добавить до 16 устройств DX168 с помощью карты DX Link и/или концентраторов DX.С КВ Два устройства могут быть последовательно соединены и подключены непосредственно к порту SQ SLink, а дополнительная карта SLink для SQ обеспечивает большее количество подключений. Для более распределенной системы концентратор DX может поддерживать до 8 устройств DX168, которые можно свободно подключить к 48 входным каналам SQ. С АХМ-64Два устройства могут быть последовательно соединены и подключены непосредственно к порту AHM-64 SLink. К системе AHM-64 через DX Hub можно добавить до 8 модулей DX168 и свободно подключить их к 64 входным каналам.

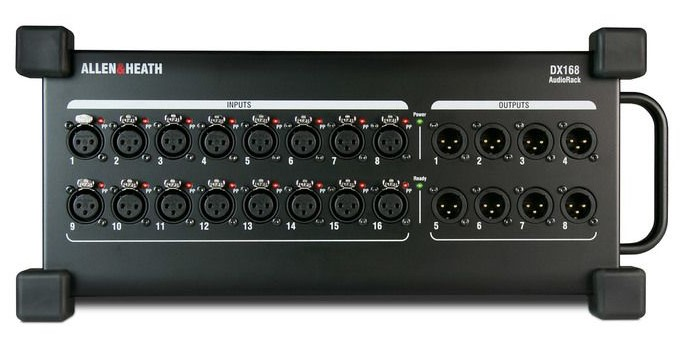

Основные особеннсоти 16 микрофонных предусилителей на разъемах XLR со светодиодами состояния фантомного питания 8 линейных выходов XLR Совместимость с оборудованием dLive S Class и dLive C Class Каскадный режим позволяет последовательно подключать 2 расширителя DX168 для дополнительных вводов-выводов. Резервное подключение DX к совместимому оборудованию dLive Доступен дополнительный комплект для монтажа в 19-дюймовую стойку. Подключи и работай — IP-адресация не требуется Совместимость с кабелями CAT5e (или выше) длиной до 100 м Резиновые бамперы Ручка для переноски.
Технические характеристики:
Микрофонные/линейные входы XLR Сбалансированные XLR, фантомное питание +48 В
Микрофонный/линейный предусилитель
Входная чувствительность от -60 до +15dBu
Аналоговое усиление от +5 до +60 дБ, шаг 1 дБ
Пэд -20дБ Активный Пэд
Максимальный входной уровень +30dBu (вход PAD)
Входное сопротивление > 4 кОм (выход Pad), > 10 кОм (вход Pad)
EIN микрофона -127 дБ с источником 150 Ом
Аналоговые выходы XLR Балансные, с релейной защитой
Выходное сопротивление <75 Ом
Номинальный выход +4dBu = показания счетчика 0dB
Максимальный выходной уровень +22dBu
Остаточный шум на выходе -92dBu (приглушен, 20-20кГц)
Диапазон рабочих температур от 0°C до 40°C (от 32°F до 104°F)
Мощность
Рабочий диапазон напряжения сети 100–240 В переменного тока, 50/60 Гц
Потребляемая мощность от сети 20 Вт макс.
Размеры ШхГxВ 410 х 190 х 185 мм
Вес 4,6 кг
Часто задаваемые вопросы
Для каких задач используются цифровые микшерные пульты?
Цифровые используют для управления сложными звуковыми системами и рабочими сценами. К типичным сценариям относятся концертные площадки, выездные мероприятия, концертные сцены, театры. Для товара «Стейдж-бокс Allen & Heath DX168» полезно заранее определить условия работы, место установки и состав уже имеющегося комплекта. Это помогает подобрать подходящий вариант без лишних затрат.
На что обратить внимание при выборе цифрового микшерного пульта?
При выборе цифрового микшерного пульта учитывают число источников, маршрутизацию сигнала, мониторные задачи и требования площадки. Также стоит проверить входные и выходные линии, сценические модули, сеть управления и остальное оборудование тракта. Лучше заранее представить, где и как будет использоваться оборудование: это упрощает подбор и помогает избежать несовместимых компонентов.
Как проверить совместимость цифрового микшерного пульта с остальным комплектом?
Перед подключением стоит проверить входные и выходные линии, сценические модули, сеть управления и остальное оборудование тракта. Отдельное внимание нужно уделить разъёмам, способу установки и питанию, если оно требуется для этого типа оборудования. Такая проверка помогает собрать рабочий комплект и не покупать ненужные переходники или крепления.
Что проверить перед первым использованием цифрового микшерного пульта?
Перед началом работы рекомендуется подготовить схему подключения, проверить маршрутизацию и сохранить рабочую конфигурацию. Затем стоит осмотреть кабели, разъёмы и крепления, если они входят в комплект подключения. Небольшая предварительная проверка помогает быстрее подготовить оборудование и заметить возможные проблемы до начала работы.
Как организовать хранение и уход?
Для стабильной работы рекомендуется обновлять настройки осознанно, сохранять резервные конфигурации и защищать пульт при перевозке. После использования оборудование стоит осмотреть и аккуратно убрать на хранение, защищая от влаги, пыли и случайных ударов. Кабели, разъёмы и крепления полезно проверять регулярно, особенно после перевозки или выездного мероприятия.
Где используется данный товар
Цифровые используют в следующих ситуациях:
- концертные площадки
- выездные мероприятия
- концертные сцены
- театры
- актовые залы
- клубы
- телестудии
- конференции
- репетиционные базы
- инсталляционные проекты
Сопутствующее оборудование
Цифровой микшер часто является центром профессиональной звуковой системы. Его используют вместе с микрофонами, акустикой, усилителями, сценическими мониторами и цифровой коммутацией.
