Кроссоверы в принципе могут только разделять сигнал на частотные диапазоны, но идеи, заложенные в dbx 223 и 234, поднимают эти кроссоверы на более высокую ступень. Обе модели 223 и 234 оборудованы дифференциальными балансными входами/выходами на разъёмах TRS 1/4″.

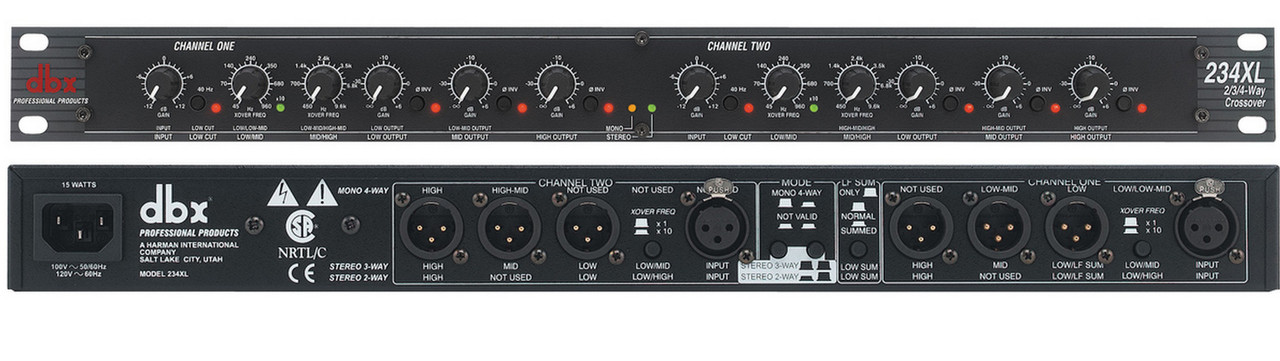

Для предотвращения случайного сбоя настроек во время работы (часто неисправимых), некоторые элементы управления вынесены назадние панели. Прежде всего, это селектор режима – «2 полосы стерео/3 полосы моно» в модели 223 и «3 полосы стерео/4 полосы моно» в модели 234 (визуальный контроль обеспечивается двумя зелеными светодиодами на лицевых панелях).
Также на задних панелях расположены селекторы выбора частотных диапазонов для каждого канала (на лицевой панели обеспечен визуальный контроль активности диапазона x10) и выходные гнёзда моносуммы НЧ. В обоих кроссоверах применяются фильтры Linkwitz-Riley с добротностью 24 дБ/октава – это профессиональный стандарт. На каждом канале имеется регулятор чувствительности ±12 дБ и обрезной фильтр 40 Гц высокого порядка для удаления НЧ помех.
НЧ и ВЧ выходы каждого канала оборудованы переключателями фазы/отключения канала и регуляторами выходного уровня (от – ? до +6 дБ).
223 и 234 дают вам многое – возможности, которые можно ожидать только от профессиональных кроссоверов, и гарантии, которые может предоставить только компания, уже более 30 лет выпускающая лучшие в звуковой индустрии приборы.

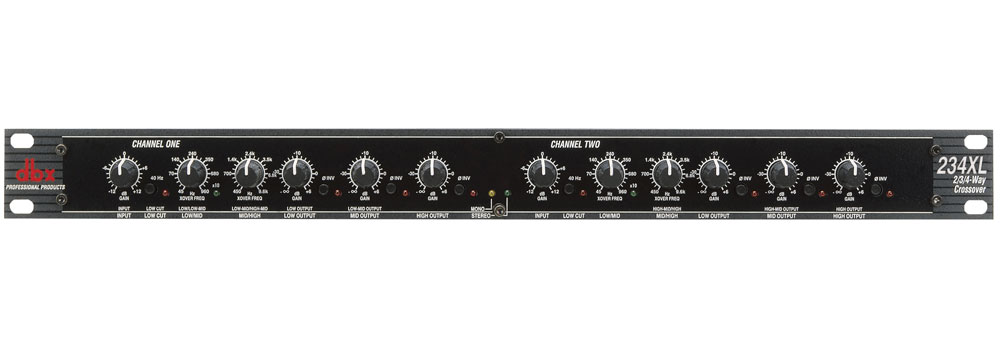

223XL и 234XL версии с разъемами XLR.
В звуковой индустрии широко применяется балансная коммутация с использованием разъёмов XLR, поэтому мы предлагаем кроссоверы 223XL и 234XL – версии с симметричными входами и выходами этого стандарта.
Входы:
Разъемы 1/4″ TRS.
Тип: электронная симметрия/несимметрия, РЧ-защита.
Импеданс: симметрия > 50 кОм, несимметрия > 25 кОм.
Макс. входной уровень: > +21 dBu симм. или несимм.
Коэф. подавл. синф. помехи: > 40 дБ, типично > 55 дБ на 1 кГц.
Выходы:
Разъемы 1/4″ TRS.
Электронная симметрия/несимметрия, РЧ-защита.
Макс. выходной уровень: > +21 dBu симметрия/несимметрия, на 2 кОм и выше.
Технические характеристики:
Полоса пропускания: 20 Гц–20 кГц, +0/-0,5 дБ.
Частотный диапазон: 90 кГц, +0/-3 дБ.
Соотношение сигнал/шум: при +4 dBu, в полосе 22 кГц.
Выход Low: > 94 дБ (режим стерео) > 94 дБ (режим моно).
Выход Mid: > 93 дБ (режим моно).
Выход High: > 91 дБ (режим стерео) > 91 дБ (режим моно).
Динамический диапазон: > 106 дБ, невзвешенный, любой выход.
Коэф. гарм. искажений + шум: < 0.004% при +4 dBu, на 1 кГц, < 0.04% при +20 dBu, на 1 кГц.
Перекрестные помехи: < -80 дБ, 20 Гц – 20 кГц.
Частоты кроссовера:
Режим стерео: НЧ/ВЧ: 45–960 Гц или 450 Гц–9.6 кГц (x10).
Режим моно: НЧ/СЧ: 45–960 Гц или 450 Гц–9.6 кГц (x10).
СЧ/ВЧ: 45–960 Гц или 450 Гц–9.6 кГц (x10).
Тип фильтра: Linkwitz-Riley, 24 дБ/октава с изменяемым количеством полос.
Питание:
Напряжение питания: 230 В, 50 Гц.
Потребляемая мощность 15 Вт.
Бренд: DBX
